Balken: Zusatzknoten für Balkenelemente

Mit dem Kommando können Elementen vom Typ 20 drei Zusatzknoten zugeordnet werden. Der erste Zusatzknoten (3. Elementknoten) bestimmt die Richtung der Hauptachse des Balkenelementes. Der 4. Elementknoten ist vorgesehen für einen exzentrischen Anschluß des linken Balkenendes und der 5. Knoten für einen exzentrischen Anschluß am rechten Balkenende.

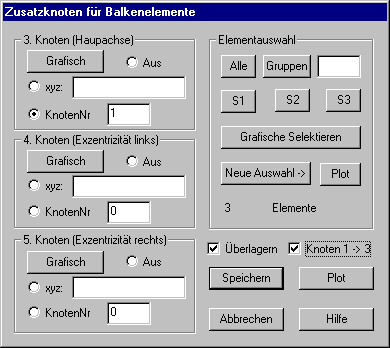

In dem dargestellten Dialogfenster können folgende Angaben gemacht werden:

3. Knoten/ 4. Knoten/ 5. Knoten

Grafisch: Nach Anklicken der Schaltfläche ist der Knoten grafisch zu selektieren. Die Knotennummer des selektierten Knotens wird in dem Eingabefeld für die Knotennummer eingetragen.

xyz: In dem Eingabefeld sind die Koordinaten des Zusatzknotens einzutragen. Es wird ein neuer Knoten erzeugt.

Knotennummer: In dem Eingabefeld ist die Nummer eines vorhandenen Knotens einzutragen.

Aus: Ist diese Option ausgewählt, so wird der entsprechende Knoten in der Elementdefinition nicht geändert.

Elementauswahl

Auszuwählen sind die Elemente, denen Zusatzknoten zugeordnet werden sollen, wobei nur Elemente vom Typ 20 berücksichtigt werden.

Speichern

Mit der Schaltfläche werden die Eintragungen für die ausgewählten Elemente durchgeführt.

Plot

Mit der Schaltfläche können die Zusatzknoten, der in der aktuellen Elementauswahl enthaltenen Elemente vom Typ 20, grafisch überprüft werden. Die Hauptachse des Balkenelementes wird durch einen Richtungsvektor im Schwerpunkt des Elementes in Richtung des 3. Knotens, oder falls die Option „Knoten 1->3“ eingeschaltet ist, durch eine farbige Verbindungslinie vom 1. zum 3. Knoten des Elementes visualisiert. Der 4. Elementknoten wird mit dem linken und der 5. Elementknoten wird mit dem rechten Elementende mit einer farbigen Linie verbunden.
