Deformation: Deformierte Struktur plotten

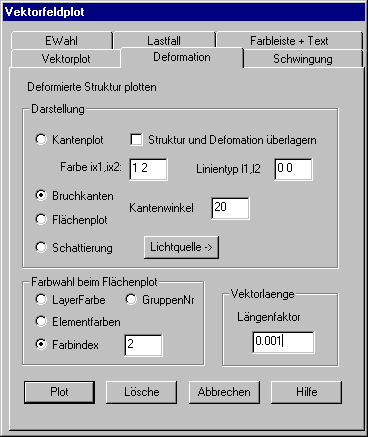

Den Knotenpunkten zugeordnete Vektoren können als Verschiebungsvektoren der Knoten interpretiert werden. Mit der Registerkarte können die Verschiebungen als Strukturdeformation visualisiert werden. In dem dargestellten Dialogfenster können die folgenden Optionen eingestellt werden:

Darstellung

Kantenplot: Die Struktur wird als Kantenmodell geplottet. Wird die Option „Struktur und Deformation überlagern“ markiert, so werden die nicht deformierte Struktur mit dem Farbindex ix1 und dem Linientyp l1 und die deformierte Struktur mit dem Farbindex ix2 und Linientyp l2 in zwei Displaylisten geplottet.

Bruchkanten: Wird die Option angekreuzt, so werden nur die Kanten des Modells geplottet, bei denen der Winkel zwischen den Normalenvektoren der an die Kante angrenzenden Flächen größer als der im Eingabefeld angegebene Winkel ist.

Flächenplot: Die deformierte Struktur wird als Flächenmodell geplottet.

Schattierung: Die deformierte Struktur wird schattiert. Wird die Schaltfläche „Lichtquelle“ angeklickt, so können in einem Dialogfenster weitere Parameter für die Lichtquelle eingestellt werden.

Kantenwinkel: Bei Bruchkantenplot muss ein Kantenwinkel angegeben werden. Ist bei Flächenplot ein Kantenwinkel eingetragen, so werden nur die Bruchkanten mit größerem Winkel zwischen den Normalenvektoren der Flächen geplottet.

Farbwahl bei Flächenplot

Für Flächenplot ist auszuwählen, mit welchen Farben die Flächen geplottet werden sollen. Die Optionen entsprechen dem Kommando „Plot Struktur“.

Vektorlänge

Anzugeben ist der Faktor, mit dem die Vektoren für die Darstellung multipliziert werden sollen.

Mit der Schaltfläche „Plot“ wird die deformierte Struktur geplottet. Mit der Schaltfläche „Lösche“ werden alle Displaylisten gelöscht.
