Division: Makroelementkanten in etwa gleiche Längen unterteilen

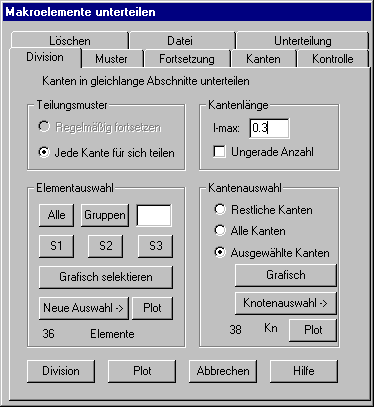

Mit dem Kommando kann mit einer Anweisung eine Unterteilung der gesamten Makrostruktur oder ausgewählter Elemente, oder ausgewählter Kanten angegeben werden. Nach Einstellung der Parameter in dem nachfolgend dargestellten Dialogfenster wird mit der Schaltfläche „Division“ die Unterteilung der Kanten berechnet und gespeichert. Sind für einzelne Kanten Festpunkte definiert, so wird die Unterteilung für jede Teilstrecke der Kante durchgeführt. Mit der Schaltfläche „Plot“ wird die Unterteilung der Kanten grafisch angezeigt.

Teilungsmuster:

Regelmäßig fortsetzen: Ist diese Option eingeschaltet, so werden die ausgewählten Makroelemente gleichmäßig unterteilt, so dass die gegenüberliegenden Kanten eines Elementes gleiche Anzahl Zwischenknoten erhalten (Teilungsmuster 40 bei Viereckselementen). Hierbei werden von einer noch nicht unterteilten Kante ausgehend, zunächst alle Kanten ermittelt, die bei gleichmäßiger Fortsetzung der Unterteilung betroffen sind. Von diesen Kanten wird die Kante mit der größten Länge ermittelt und hieraus wird die Anzahl der Teilungszwischenknoten für alle von der Fortsetzung betroffenen Kanten errechnet. Regelmäßige Fortsetzung ist nur bei Dreiecks- und Viereckselementen, nicht jedoch beim Typ 105 und 400 wirksam.

 Jede Kante für sich unterteilen: Ist die Option eingeschaltet, so wird die Anzahl Zwischenknoten für jede Kante aus der Länge der Kante und der angegebenen Elementlänge l-max berechnet. Den ausgewählten Elementen wird das Teilungsmuster 150 bzw. 142 zugeordnet. Das Muster 142 wird zugeordnet, wenn bei Viereckselementen die Eckwinkel des Makroelementes nicht zu stark von 90 Grad und bei Dreieckselementen nicht zu stark von 60 Grad abweichen.

Kantenlänge:

lmax: Angegeben wird eine maximale Länge für die Kanten der Finiten Elemente. Die Anzahl Zwischenknoten für die Kanten der Makroelemente wird so errechnet, dass die Kantenlängen der FE kleiner lmax werden.

Ungerade Anzahl: Ist diese Option eingeschaltet, so wird die Anzahl der errechneten Zwischenknoten um 1 erhöht falls sie gerade ist (gilt nicht bei gleichmäßiger Fortsetzung). Hierdurch wird erreicht, dass überwiegend nur viereckige FE generiert werden, dieses ist insbesondere bei dem Teilungsmuster 150 von Bedeutung, hier wird ggf. die Unterteilung zunächst mit der doppelten Kantenlänge durchgeführt und alle Elemente werden dann nochmals in 4 bzw. 3 Viereckselemente unterteilt.

Elementauswahl:

Es sind die Elemente auszuwählen, auf welche das Kommando angewendet werden soll.

Kantenauswahl

Restliche Kanten: Für alle Kanten der ausgewählten Elemente, denen noch keine Unterteilung zugeordnet ist, wird die Anzahl Zwischenknoten wie vor beschrieben berechnet.

Alle Kanten: Für alle Kanten der ausgewählten Elemente wird die Anzahl Zwischenknoten neu berechnet, vorhandene Teilungsangaben werden überschrieben.

Kantenauswahl: Grafisch oder in dem Dialogfenster für Knotenauswahl ist eine Knotenauswahl anzugeben. Für alle Kanten, deren Endknoten in der Knotenauswahl enthalten sind, wird eine neue Teilung berechnet und eingetragen. Die Elementauswahl ist in diesem Fall ohne Bedeutung, sie wird automatisch der Knotenauswahl angepasst.

Hinweis: Bei Volumenelementen werden mit dem Kommando nur die Anzahl der Zwischenknoten für die Kanten der Grundfläche berechnet. Die Anzahl Unterteilungen für die dritte Richtung ist mit dem Kommando Muster nachträglich anzugeben.
