Drehung: Drehung um Modellachsen

In dem Dialogfenster können Projektionsebene, Bildmittelpunkt, Maßstab sowie eine Modelldrehung um die globalen Achsen eingestellt werden.

Die Einstellungen können kontinuierlich mit Schiebereglern geändert werden.

Hinweis: Die Winkel wx und wy der Modeldrehung können auch kontinuierlich verändert werden, indem der Cursor mit gedrückter linker Maustaste im Grafikfenster gezogen wird. Horizontale Bewegung des Cursors verändert den Winkel wy und vertikale Bewegung den Winkel wx.

Das Modell wird in Parallelprojektion abgebildet.

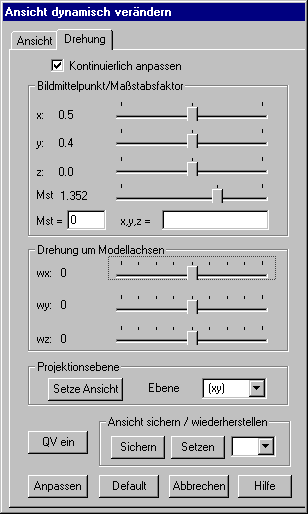

Das dargestellte Dialogfenster enthält die folgenden Optionen:

Kontinuierlich anpassen

Ist diese Option eingeschaltet, so wird bei jeder Veränderung der Regler sofort die grafische Darstellung aktualisiert. Ist die Option ausgeschaltet, so können mehrere Einstellungen zunächst geändert werden, bevor mit der Schaltfläche "Anpassen" eine neue Grafik erzeugt wird.

Bildmittelpunkt / Maßstabsfaktor

Einzustellen sind die globalen x-, y- und z-Koordinaten für den Bildmittelpunkt und der Maßstab. Voreingestellt wird der Mittelpunkt des aktuell dargestellten Modells. Der Maßstab wird zunächst so eingestellt, dass das gesamte Modell innerhalb der Fenstergröße dargestellt werden kann. Durch Verkleinerung des Maßstabes und Verschieben des Bildmittelpunktes können Ausschnitte des Modells vergrößert dargestellt werden. Mit den Reglern können Mittelpunkt und Maßstab inkrementell verändert werden. Das Modell wird in Parallelprojektion abgebildet. In dem Eingabefeld kann auch ein vorgegebener Maßstab eingetragen werden. Anschließend ist die Schaltfläche „Anpassen“ anzuklicken.

Drehung um Modellachsen

Mit den Reglern kann eine inkrementelle Drehung um die Modellachsen im Bereich -90° bis 90° eingestellt werden.

Projektionsebene

Aus der aufklappbaren Liste kann eine der folgenden Projektionsebenen ausgewählt werden: (xy), (xz), (yz),-(xy),-(xz),-(yz). Bei den Projektionsebenen mit negativem Verzeichnis erfolgt die Ansicht in Richtung der Koordinatenachse senkrecht zur Projektionsebene, sonst in Richtung der negativen Koordinatenachse. Nach Auswahl einer anderen Projektionsebene ist die Schaltfläche „Setze Ansicht“ anzuklicken.

QV ein / aus

Quick-View (QV) ein- bzw. ausschalten. Bei komplexen Displaylisten (z.B. Darstellung der Skalarfeldverteilung bei einer großen Struktur oder bei schattierter Darstellung) benötigt jede Änderung der Ansicht in der Regel mehrere Sekunden. In diesen Fällen ermöglicht die Schaltfläche „QV ein“ eine schnellere Variation der Ansicht zum Auffinden der optimalen Einstellung. Die Schaltfläche wirkt als Schalter und trägt abwechselnd die Beschriftung „QV ein“ und „QV aus“. Wird QV eingeschaltet, so werden alle dargestellten Displaylisten unsichtbar gesetzt und eine neue Displayliste dargestellt, in der nur die Bruchkanten der aktuellen Elementauswahl sichtbar sind. Diese reduzierte Darstellung kann mit den Schiebereglern sehr rasch gedreht oder gezoomt werden, bis die passende Ansicht gefunden ist. Danach wird QV mit der Schaltfläche wieder ausgeschaltet, wobei die ursprünglichen Displaylisten wieder sichtbar werden.

Ansicht sichern / wiederherstellen

Wird die Schaltfläche „Sichern“ angeklickt, so werden die Parameter der aktuellen Ansicht gespeichert, mit der Schaltfläche „Setzen“ kann diese Ansicht später wieder hergestellt werden. Es können vier verschiedene Ansichten gespeichert werden, die Nummer der Ansicht ist in dem Eingabefeld anzugeben.
