ElementAuswahl : Elemente für eine Kommandoausführung auswählen

Das dargestellte Dialogfenster für Elementauswahl wird immer dann aktiviert, wenn bei einem Kommando die Option "Neue Elementauswahl" angeklickt wird. Das Kommando kann aber auch unabhängig von einem anderen Kommando aufgerufen werden. Es bietet dann die Möglichkeit, drei verschiedene Auswahlmengen zu spezifizieren und als Auswahlsets zu speichern, die dann in anderen Kommandos direkt aktiviert werden können. Auswahlsets können auch permanent in einer Datei gesichert werden.

 Das Dialogfenster bleibt aktiv, bis es mit "OK" oder "Abbrechen" geschlossen wird. Es können mehrfach neue Elementmengen als eine Teilauswahl spezifiziert werden, die dann mit der aktuell gespeicherten Gesamtauswahl auf verschiedene Weise verknüpft werden können. Die Schaltfläche “Teilauswahl ermitteln“ bewirkt, dass die neue Teilauswahl entsprechend der eingestellten Parameter ermittelt und die Anzahl der darin enthaltenen Elemente angezeigt wird.

Mit der Schaltfläche "Plot" kann die aktuelle Gesamtauswahl bzw. Teilauswahl grafisch überprüft werden. In dem Grafikfenster wird hierbei im Schwerpunkt der ausgewählten Elemente ein farbiges Symbol geplottet.

Die Schaltfläche “Verknüpfung herstellen” bewirkt, dass die neue Teilauswahl mit der aktuell gespeicherten Gesamtauswahl entsprechend der eingestellten Option, zu einer neuen Gesamtauswahl verknüpft wird. Die Anzahl der in der Auswahl enthaltenen Elemente wird angezeigt. Voreinstellung für die aktuelle Gesamtauswahl ist die beim letzten Kommando verwendete Elementauswahl, es sei denn, diese enthält alle Elemente, in diesem Fall wird die aktuelle Auswahl Null gesetzt.

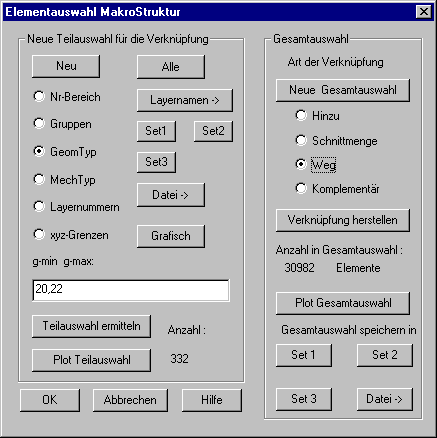

In dem dargestellten Dialogfenster sind folgende Angaben zu machen:



Neue Teilauswahl für die Verknüpfung

Für die Spezifizierung einer Elementteilauswahl zur Verknüpfung mit der aktuell gespeicherten Gesamtauswahl stehen folgende Alternativen zur Verfügung:

Neu: Aktuelle Teilauswahl löschen

Alle: Alle Makro- bzw. Finiten Elemente werden in die neue Auswahl übernommen.

Nr.-Bereich: Anzugeben sind die erste und letzte Elementnummer eines Nummernbereiches.

Gruppen: Anzugeben sind die erste und letzte Nummer eines Bereiches von Gruppennummern

GeomTyp: Anzugeben ist die kleinste und größte geometrische Typkennzahl von Elementen. Alle Elemente mit einem geometrischen Typ in diesem Bereich werden in die Auswahl übernommen.

MechTyp: Anzugeben ist die kleinste und größte mechanische Typkennzahl der auszuwählenden Elemente.

Layernummern: Anzugeben sind die kleinste und größte zugeordnete Layernummer der auszuwählenden Elemente.

xyz-Grenzen: Ausgewählt werden alle Elemente, deren Knoten alle innerhalb eines angegebenen Quaders liegen. In der Eingabezeile sind folgende Werte einzutragen: xl, xr, yl, yr, zl, zr, ks. Dabei sind xl, xr, yl, yr, zl, zr die linke, rechte Grenze für x,y,z. ks ist die Nummer eines lokalen Koordinatensystems. Wird ks angegeben (wahlweise), so werden die Punktkoordinaten vor Überprüfung ihrer Lage in das lokale Koordinatensystem ks transformiert.

Layernamen: In einer Liste werden alle definierten Layernamen angezeigt. Aus der Liste können mehrere Layer ausgewählt werden. Alle Elemente dieser Layer werden übernommen.

Set 1 - Set 3: Übernommen werden die Auswahlen, die aktuell in den gespeicherten Auswahlsets 1 - 3 gespeichert sind.

Datei: Auswahlsets aus einer Datei laden. Der Filetitel der Datei ist in einem Dateiauswahlfenster anzugeben.

Grafisch: Die Auswahl ist nach Anklicken der Schaltfläche grafisch im OpenGL-Fenster durchzuführen. Hierfür werden alle selektierbaren Elemente in ihrem Elementmittelpunkt mit einem Symbol markiert.

Eingabefeld: In dem Eingabefeld sind die zugehörigen numerischen Parameter anzugeben, die bei einigen Auswahlalternativen erforderlich sind. Die Zahlenwerte sind durch 1 Leerzeichen oder 1 Komma voneinander zu trennen.

Teilauswahl ermitteln: Nach Einstellung der Option, wie die Teilauswahl ermittelt werden soll, wird mit der Schaltfläche „Teilauswahl“ diese bestimmt und die Anzahl der darin enthaltenen Elemente wird in dem Dialogfenster angezeigt.

Plot Teilauswahl: Mit der Schaltfläche kann die Teilauswahl grafisch überprüft werden.

Art der Verknüpfung

Für die Verknüpfung der aktuell gespeicherten Gesamtauswahl mit der neu spezifizierten Teilauswahl stehen die folgenden Alternativen zur Verfügung:

Neue Gesamtauswahl: Die aktuell gespeicherte Gesamtauswahl wird gelöscht und enthält danach keine Elemente mehr.

Hinzu: Es wird die Vereinigungsmenge der neuen Teilauswahl mit der aktuellen Gesamtauswahl gebildet

Schnittmenge: Es wird die Schnittmenge gebildet, d.h. es werden nur die Elemente übernommen, die in beiden Auswahlen enthalten sind.

Weg: Es wird die Differenzmenge gebildet, d.h. in der aktuell gespeicherten Gesamtauswahl werden die in der neuen Teilauswahl enthaltenen Elemente gelöscht.

Komplementär: Es wird die Komplementärmenge gebildet, d.h. alle Elemente, die nicht in der neuen Teilauswahl enthalten sind, werden in die aktuelle Gesamtauswahl eingetragen.

Verknüpfung herstellen: Nach Anklicken der Schaltfläche wird die Teilauswahl mit der aktuellen Gesamtauswahl verknüpft.

Plot: Gesamtauswahl: Mit der Schaltfläche kann die aktuelle Gesamtauswahl grafisch überprüft werden.

Gesamtauswahl speichern in

Set 1 - Set 3: Die aktuelle Gesamtauswahl wird in dem ausgewählten Auswahlset gespeichert und kann somit bei nachfolgenden Kommandos sehr einfach wieder aktiviert werden. Gespeichert werden die externen Elementnummern, d.h. die Auswahlen bleiben solange gültig, solange die Elementnummerierung nicht mit dem Kommando Sortieren geändert wird.

Datei: Die aktuell gespeicherten Auswahlsets können permanent in einer Datei gesichert werden. Der Filetitel der Datei ist in einem Dateiwahlfenster anzugeben, er erhält automatisch die Dateinamenserweiterung .ews.
