Elementdefinition: Einzelelemente grafisch oder numerisch definieren.

Das Kommando ermöglicht es, einzelne Makro- oder Finite Elemente neu zu definieren, wobei vorausgesetzt wird, daß die zugehörigen Knotenpunkte vorhanden sind. Aus diesem Grunde kann es ggf. sinnvoll sein, zunächst neue Elemente zu definieren, bevor vorhandene Elemente gelöscht werden, da beim Löschen von Elementen i. d. R. auch die nicht mehr benötigten Knotenpunkte gelöscht werden, sofern nicht explizit angegeben wird, daß isolierte Knoten als Punktelemente erhalten bleiben sollen. Das Dialogfenster bleibt aktiv, bis es mit der Schaltfläche “Abbrechen” geschlossen wird.

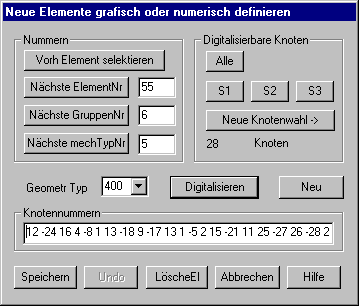

Nach Eingabe des Kommandos erscheint das dargestellte Dialogfenster mit folgenden Optionen:

Nummern

Vorhandenes Element selektieren: Wird die Schaltfläche angeklickt, so kann anschließend ein Element grafisch selektiert werden. Die Parameter dieses Elementes und die Nummern der Elementknotenpunkte werden in dem Dialogfenster angezeigt. Das Element kann dann modifiziert und mit der Schaltfläche „Speichern“ überschrieben werden. Beispielsweise können die maßgebenden Eckknoten für die regelmäßige Unterteilung eines Elementes von Typ 105 ergänzt werden, oder den Kantenzwischenknoten beim Elementtyp 400 kann nachträglich ein negatives Vorzeichen zugeordnet werden, da diese Zuordnung nicht automatisch erfolgt, wenn die Elemente vom Typ 400 von AutoCAD gelesen werden.

Nächste Elementnr.: In dem Eingabefeld ist die Elementnummer für ein neues Element einzutragen. Nach jedem Speichern wird automatisch die größte vorhandene Elementnummer um 1 erhöht. Diese Nummer wird auch eingetragen, wenn die Schaltfläche angeklickt wird. Wird die Nummer eines vorhandenen Elementes eingetragen, so wird vor dem Speichern angefragt, ob das vorhandene Element überschrieben werden soll.

Nächste Gruppennr.: In dem Eingabefeld ist die Gruppennummer für neue Elemente einzutragen. Wird die Schaltfläche angeklickt, so wird automatisch die um 1 erhöhte größte vorhandene Gruppennummer eingesetzt.

Nächste mechanische Typnr.: In dem Eingabefeld ist die mechanische Typnummer für neue Elemente einzutragen. Wird die Schaltfläche angeklickt, so wird automatisch die um 1 erhöhte größte vorhandene mechanische Typnummer eingesetzt.

Digitalisierbare Knoten

Die Einstellung einer Knotenauswahl ist von Bedeutung, wenn die Elementknoten grafisch selektiert werden. Die ausgewählten Knoten werden mit einem farbigen Symbol markiert, und nur diese Knoten können dann grafisch selektiert werden. Bei der Voreinstellung sind alle Knoten der im Grafikfenster dargestellten Elemente selektierbar.

Geometrischer Typ

Einzustellen ist der geometrische Typ der neu zu definierenden Elemente. Nur die in der aufklappbaren Liste angezeigten Elementtypen können grafisch neu definiert werden.

Knotennummern

Einzutragen sind die internen Nummern der Elementknotenpunkte in der in Kapitel 2 beschriebenen Reihenfolge, wobei beim Typ x5 der letzte Punkt einer gekrümmten Kante ein negatives Vorzeichen erhält. Beim Typ 105 erhalten die Eckknoten ein negatives Vorzeichen und beim Typ 400 die Zwischenknoten von Kanten mit Kreisbögen (vgl. Kapitel 2).

Neu

Wird die Schaltfläche angeklickt, so wird in dem Eingabefeld für die Elementnummer die nächste freie Nummer für ein neu zu definierendes Element eingetragen, und das Eingabefeld für die Knotennummern wird gelöscht.

Digitalisieren

Wird die Schaltfläche angeklickt, so sind anschließend die Knotenpunkte des neuen Elementes grafisch zu selektieren. Die Nummern der selektierten Knoten werden in dem Eingabefeld für die Knotennummern angezeigt. Die Anzahl der zu selektierenden Knoten richtet sich nach dem Elementtyp. Bei variabler Anzahl (z.B. Typ 45, Typ 105, Typ 400), wird die Knotenselektion mit der rechten Maustaste abgebrochen. Die Einzelpunktselektion erfolgt mit der linken Maustaste. Wird vorher die -Taste gedrückt, so wird die Knotennummer des selektierten Knotens mit einem negativen Vorzeichen versehen (letzter Knoten bei Splinerändern, Kantenzwischenknoten beim Typ 105 und beim Typ 400). Selektierte Knoten werden mit einem farbigen Symbol markiert, mit der Taste d kann ein falsch selektierter Knoten sofort wieder gelöscht werden. Ist beim Elementtyp x5 ein Rand gerade, so ist für den Randknoten eine 0 einzutragen, bei der grafischen Selektion der Elementknoten ist hierfür die 0-Taste zu drücken. Es können fortlaufend mehrere Elemente definiert werden. Jedes neue Element wird sofort grafisch angezeigt und kann mit der Schaltfläche „Undo“ sofort wieder gelöscht werden.

Speichern

Mit der Schaltfläche “Speichern” wird ein neu definiertes Element gespeichert, gleichzeitig wird es farbig im OpenGL-Fenster dargestellt und kann damit sofort überprüft und ggf. mit der Schaltfläche „Undo“ wieder entfernt werden. Wird ein vorhandenes Element neu definiert, so muß in einem Dialogfenster bestätigt werden, daß das vorhandene Element überschrieben werden soll.

Undo

Die Schaltfläche bewirkt, daß das zuletzt definierte Element wieder entfernt wird.

Lösche Elemente

Wird die Schaltfläche angeklickt, so erscheint das Dialogfenster zum Löschen von Elementen.
