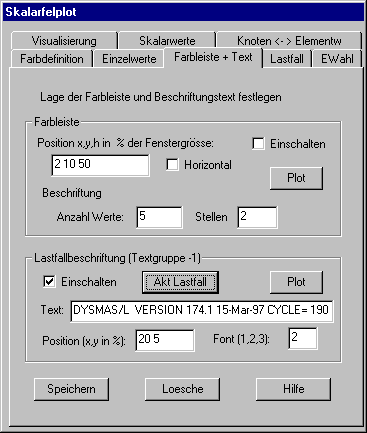

Farbleiste + Text: Lage der Farbleiste und Beschriftungstext festlegen.

Mit der Registerkarte wird die Lage der Farbleiste festgelegt und der Beschriftungstext für die Grafik angegeben.

Farbleiste

Position x, y, h in % der Fenstergröße: Anzugeben sind die Lage und Höhe der Farbleiste in % der Fenstergröße.

Einschalten: Die Farbleiste wird in einem eigenen Layer geplottet. Wird die Option “einschalten” markiert, so wird dieser Layer bei Aufbau eines neuen Bildes nicht gelöscht. Der Layer wird jedoch automatisch gelöscht, wenn das gesamte Dialogfenster für Skalarfeldplot geschlossen wird.

Horizontal: Wird diese Option eingeschaltet, so wird die Farbleiste horizontal geplottet, anderenfalls vertikal.

Beschriftung: Für die Beschriftung der Farbleiste ist anzugeben, wie viele Zahlenwerte und wie viele Nachkommastellen geplottet werden sollen.

Plot: Mit der Schaltfläche „Plot“ wird die Farbleiste geplottet.

Lastfallbeschriftung

Für die Beschriftung der Grafik mit einer Lastfallbezeichnung sind folgende Angaben zu machen:

Text: In dem Eingabefeld kann eine Textzeile eingetragen werden. Wird die Schaltfläche “Aktueller Lastfall” angeklickt, so wird die Lastfallbezeichnung von dem Datensatz des aktiven Lastfalls übernommen (zweite Zeile der Eingabedatei).

Position: Anzugeben ist die Position der Textzeile in % der Fenstergröße

Font: Anzugeben ist die Nummer des Fonts für die Textzeile

Die angegebene Lastfallbeschriftung wird als Textgruppe –1 gespeichert und zusammen mit den anderen aktiven Textgruppen (vgl. Kommando Bildbeschriftung)geplottet.
