Festpunkte: Unterteilungsfestpunkte auf Makroelementkanten definieren

Das Kommando ermöglicht es, auf einzelnen Kanten von drei- oder viereckigen Makroelementen Festpunkte zu definieren, die bei der Unterteilung der Makroelemente Eckknoten der generierten Finiten Elemente werden sollen. Die Festpunkte werden Makroelementkanten zugeordnet, die Eckknoten der entsprechenden Kanten sind grafisch zu selektieren. Gespeichert werden die externe Nummer der Elemente, der Index der Kante, die Anzahl und relative Lage der Festpunkte, sowie die Anzahl der Teilungszwischenpunkte auf den Kantenstücken zwischen den Festpunkten bei Unterteilung der Makroelemente in Finite Elemente. Für eine Kante können maximal 4 Festpunkte angegeben werden. Die Anzahl der Teilungszwischenpunkte kann außer mit dem Kommando Festpunkte auch mit dem Kommando Division festgelegt werden, bei Division der Kanten wird für jede Kante geprüft, ob hierfür Festpunkte definiert sind, ggf. wird jedes Kantenstück für sich unterteilt.

Die Definition der Festpunkt wird mit allen Unterteilungsdefinitionen in der Datei „projekt.mut“ gespeichert.

In vielen Fällen ist folgende Reihenfolge sinnvoll (vergleiche Demobeispiel „referencepoint.dem“).

1) Festlegung der Lage der Festpunkte, ohne Angabe wie die Teilkanten unterteilt werden sollen.

2) Unterteilung aller Kanten mit dem Kommando Division.

3) Grafische Überprüfung der entstehenden Teilung für einzelne Makroselemente mit dem Kommando „Unterteilung“ und der Option „Einzelne Elemente testen“.

4) Falls bei der Unterteilung Dreieckselemente erzeugt werden, Korrektur der Anzahl Zwischenknoten für einzelne Kantenstücke mit der Option „Anzahl Zwischenknoten anzeigen / Speichern“.

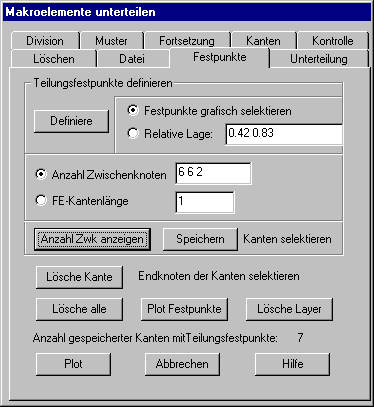

Das dargestellte Dialogfenster zeigt die möglichen Optionen:



Teilungsfestpunkte definieren

Festpunkte grafisch selektieren: Wird diese Option markiert, so sind nach Selektion der Eckknoten der Elementkante, Knoten für die Festpunkte grafisch zu selektieren. Diese Festpunkte müssen innerhalb einer Toleranz auf den Elementkanten liegen. Abgebrochen wird die Selektion der Festpunkte mit der rechten Maustaste, danach kann unmittelbar die nächste Kante mit Festpunkten selektiert werden.

Relative Lage: Bei dieser Option ist in dem Eingabefeld die relative Lage (0 < s < 1) von bis zu vier Festpunkten einzutragen.

Anzahl Zwischenknoten: Bei dieser Option ist in dem Eingabefeld für jedes Kantenstück anzugeben, wie viele Zwischenknoten bei der Unterteilung des Makroelementes auf der Elementkante erzeugt werden sollen. Für fehlende Werte wird 0 eingesetzt, z. B. kann die Anzahl Zwischenknoten auch nachträglich mit dem Kommando Division bestimmt werden.

FE-Kantenlänge: Bei dieser Option ist wie beim Kommando Division in dem Eingabefeld die maximale Kantenlänge für die FE-Kanten anzugeben. Die Anzahl Zwischenknoten wird dann durch Teilung der Kantenstücke durch diesen Wert bestimmt.

Definiere: Nach Auswahl der Optionen für die Lage der Festpunkte und der Anzahl Zwischenknoten wird mit dieser Schaltfläche die Definition der Festpunkte eingeleitet. Mit Cursor sind jeweils die Endknoten einer Makroelementkante und ggf. Festpunkte auf der Kante zu selektieren. Mit der rechten Maustaste wird die Selektion der Kanten abgebrochen.

Sind für eine Kante bereits Festpunkte gespeichert, so werden diese durch die Neudefinítion überschrieben.

Anzahl Zwischenknoten anzeigen / Speichern: Wird die erste Schaltfläche angeklickt, so werden anschließend für selektierte Kanten die relative Lage der für diese Kanten gespeicherten Festpunkte sowie die Anzahl angegebener bzw. durch Division berechneter Zwischenknoten auf den Kantenstücken in dem Dialogfenster angezeigt. Die Anzahl Zwischenknoten kann dann in dem Eingabefeld abgeändert und durch Anklicken der Schaltfläche „Speichern“ sofort für die zuletzt selektierte Kante wieder gespeichert werden.

Lösche Kante

Wird die Schaltfläche angeklickt, so sind anschließend die Endknoten derjenigen Kanten zu selektieren, deren Festpunkte gelöscht werden sollen. Abgebrochen wird mit der rechten Maustaste.

Lösche alles

Wird diese Schaltfläche angeklickt, so werden alle gespeicherten Festpunkte in der Datei gelöscht.

Plot Festpunkte

Mit der Schaltfläche werden die gespeicherten Festpunkte und die Zwischenknoten auf den Kanten grafisch hervorgehoben.

Lösche Layer

Mit dieser Schaltfläche wird die grafische Darstellung der Festpunkte und der Teilungspunkte gelöscht.

Plot

Mit dieser Schaltfläche werden die Teilungspunkte für alle Makroelementkanten geplottet.
