Grafiktext: Texte für Beschriftung der Grafik festlegen

Die Grafik kann mit Text beschriftet werden. Für die Beschriftung können mehrere Textgruppen definiert werden, die ein- und ausgeschaltet und in permanenten Dateien mit der Dateinamenserweiterung .txt gespeichert werden können.

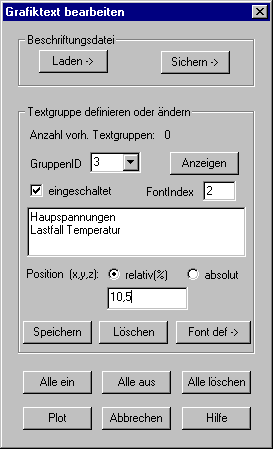

In dem dargestellten Dialogfenster können folgende Einstellungen gemacht werden:

Beschriftungsdatei

Laden: Durch Anklicken der Schaltfläche kann eine Datei mit Grafiktext geladen werden. Aus der Datei gelesene Textgruppen werden an vorhandene Textgruppen angefügt.

Sichern: Mit der Schaltfläche werden alle definierten Textgruppen in einer permanenten Datei gesichert.

Textgruppe definieren oder ändern

Gruppen ID: Textgruppen werden durch eine zugeordnete Nummer identifiziert. In der aufklappbaren Liste werden alle Nummern angezeigt, die gespeichert sind.

Anzeigen: Wird die Schaltfläche angeklickt, so werden alle Werte für eine vorhandene Textgruppe in dem Dialogfenster angezeigt. Die Werte können dann modifiziert werden.

Eingeschaltet: Ist die Option markiert, so wird die zugehörige Textgruppe geplottet, anderenfalls wird die Textgruppe nicht geplottet.

Fontindex: In dem Eingabefeld kann die Nummer des zu verwendenden Fonts (1 - 3) für die Textgruppe eingestellt werden.

Texteingabefeld: In dem Eingabefeld können bis zu drei Zeilen Text für die Textgruppe eingetragen werden. Mit der Tastenkombination Strg + Return wird auf die nächste Zeile umgeschaltet.

Position: Die Position der Textgruppe kann wahlweise in relativen Abmessungen der Größe des Grafikfensters oder in absoluten Koordinaten des Modells angegeben werden. Im ersten Fall sind x, y in % anzugeben und im zweiten Fall sind x, y, z in Modellkoordinaten anzugeben.

Speichern: Nach Einstellung der Parameter für eine Textgruppe müssen diese explizit mit der Schaltfläche „Speichern“ gespeichert werden.

Löschen: Mit der Schaltfläche wird die eingestellte Textgruppe vollständig gelöscht.

Font def: Wird die Schaltfläche angeklickt, so erscheint eine Windowsdialogbox, in der ein Schriftfont und eine Schriftfarbe eingestellt werden können.

Alle ein

Alle gespeicherten Textgruppen werden eingeschaltet.

Alle aus

Alle Textgruppen werden ausgeschaltet.

Alle löschen

Alle gespeicherten Textgruppen werden gelöscht.

Plot

Mit der Schaltfläche werden die eingeschalteten Textgruppen geplottet. Die Textgruppen werden alle in einer Displayliste gespeichert, die beim Löschen des Grafikfensters nicht mit gelöscht wird. Ggf. müssen die Textgruppen explizit wieder ausgeschaltet werden.
