Knoten<->Elementwerte: Umrechnung zwischen knotenpunkt- bzw. elementbezogenen Skalarwerten

Abhängig von der Art der Visualisierung der Skalarfelder werden entweder die Knotenpunkt- oder die Elementwerte des Skalarfeldes benötigt. Auf der Registerkarte wird festgelegt, wie die Knotenpunktwerte berechnet werden sollen, wenn Elementwerte gegeben sind und umgekehrt.

Sind für die Elemente Skalarwerte in Integrationspunkten gegeben, so werden die Werte für die Elementknoten durch stetige Interpolation bzw. Extrapolation unter Berücksichtigung aller Integrationpunkte berechnet. Wird ein einzelner Skalarwert für den Elementschwerpunkt benötigt (z. B. Säulendiagramm oder Plot mit konstanter Elementfarbe), so wird ein Mittelwert unter Berücksichtigung der Gewichtsfaktoren der Gaußintegration berechnet.

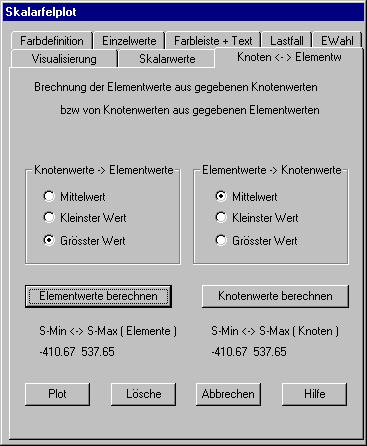

In dem dargestellten Dialogfenster können folgende Optionen eingestellt werden:

Knotenwerte ®Elementwerte

Mittelwert: Für das Element wird der Mittelwert der Skalarwerte aller Knoten des Elementes berechnet.

Kleinster Wert: Der kleinste Wert aller Knotenwerte wird verwendet.

Größter Wert: Der größte Wert aller Knotenwerte wird verwendet.

Elementwerte ®Knotenwerte

Mittelwert: Für jeden Knoten der Struktur wird der Mittelwert der Skalarwerte aller am Knoten angeschlossenen Elemente berechnet.

Kleinster Wert: Der kleinste Wert aller am Knoten angeschlossenen Elemente wird verwendet.

Größter Wert: Der größte Wert aller am Knoten angeschlossenen Elemente wird verwendet.

Elementwerte berechnen

Nach Auswahl der Option werden mit der Schaltfläche die Elementwerte neu berechnet. Die Option ist nur verfügbar, wenn Knotenwerte gegeben sind.

Knotenwerte berechnen

Nach Auswahl der Option werden mit der Schaltfläche die Knotenwerte neu berechnet. Die Option ist nur verfügbar, wenn Elementwerte gegeben sind.
