Kontrolle: Eckwinkel, Umlaufsinn etc. kontrollieren

Mit dem Kommando können verschiedene Kontrollen der Finiten Elemente durchgeführt werden. Die Nummern der Elemente, welche die angegebene Bedingung nicht erfüllen, werden als Elementauswahl gespeichert und wahlweise sofort grafisch angezeigt. Diese Elemente können anschließend modifiziert werden, z.B. können mit dem Kommando „Typ2Typ“ automatisch Viereckselemente mit zu großem oder zu kleinem Eckwinkel in zwei Dreieckselemente umgewandelt werden.

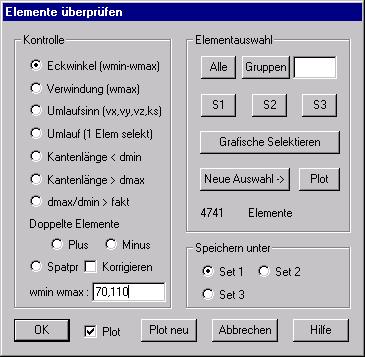

Das dargestellte Dialogfenster bleibt aktiv, bis es mit „Abbrechen“ geschlossen wird. Nach Einstellung der durchzuführenden Kontrolle wird diese mit „OK“ gestartet. Es können folgende Kontrollen durchgeführt werden:

Kontrolle

Eckwinkel (wmin-wmax): Überprüft werden die Eckwinkel aller ausgewählten Flächenelemente. Anzugeben sind der kleinste und der größte zulässige Winkel in Grad in den Elementeckknoten.

Verwindung (wmax): Überprüft wird der Verwindungswinkel bei Viereckselementen. Anzugeben ist der maximal zulässige Winkel in Grad zwischen den Normalenvektoren in den Knoten 1 und 3 des Viereckselementes.

Umlaufsinn (vx,vy,vz,ks): Überprüft wird, ob das Skalarprodukt zwischen dem Normalenvektor der ausgewählten Flächenelemente und dem angegebenen Vektor (vx,vy,vz) positiv ist. Für ks kann die Nummer eines lokalen Koordinatensystems angegeben werden. In diesem Fall bezieht sich der Vektor auf das lokale Koordinatensystem (z.B. Radialvektor in einem Zylinderkoordinatensystem). Werden Elemente gefunden, bei denen das Skalarprodukt negativ ist, so wird angefragt, ob der Umlaufsinn bei diesen Elementen automatisch umgedreht werden soll.

Umlauf (1 Element selektieren): Überprüft wird der Umlaufsinn der Elemente, wobei als erstes ein richtig orientiertes Element grafisch zu selektieren ist. Von diesem Element ausgehend werden alle Elemente gesucht, welche mit den Kanten dieses und der angrenzenden Elemente verbunden sind. Alle Elemente erhalten denselben Umlaufsinn. Die Überprüfung kann sich auf eine Elementauswahl beschränken, wobei nur Elemente vom Typ 30 oder 40 berücksichtigt werden.

Kantenlänge < dmin: Gesucht werden alle Elemente, die eine Kantenlänge kleiner als die angegebene Zahl besitzen.

Kantenlänge > dmax: Gesucht werden alle Elemente, die eine Kantenlänge größer als die angegebene Zahl besitzen.

dmax/dmin > fakt: Überprüft wird das Verhältnis der größten zur kleinsten Kantenlänge der Elemente, die maximal zulässige Verhältniszahl ist anzugeben.

Doppelte Elemente: Überprüft wird, ob Elemente mit identischen Eck-Knotenpunkten existieren. Zu unterscheiden ist, ob in gleichem Umlaufsinn (Option "plus") oder in entgegengesetztem Umlaufsinn (Option "minus") geprüft werden soll. Werden doppelte Elemente gefunden, so werden die Elementnummern dieser Elemente in den Auswahlen "Set1" und "Set2", jeweils einander zugeordnet, gespeichert. Durch Elementauswahl von Set1 oder Set2 kann anschließend wahlweise eine Hälfte mit dem Kommando Lösche gelöscht werden. Zu beachten ist, dass nur Flächenelemente überprüft werden.

Spatprodukt: Überprüft wird bei Volumenelementen ob das Spatprodukt der Kantenvektoren in allen Eckknoten dasselbe Vorzeichen besitzt, wobei das Vorzeichen vom ersten Element genommen wird. Wird die Option „Korrigieren“ eingeschaltet, so wird bei Elementen mit negativem Spatprodukt der Umlaufsinn der Knotenfolge umgekehrt.

Eingabefeld: In dem Eingabefeld sind die numerischen Werte entsprechend der durchzuführenden Kontrolle anzugeben. Winkel sind in Grad anzugeben.

Elementauswahl:

Nur die in der Auswahl enthaltenen Elemente werden überprüft.

Speichern unter

Set1, Set2, Set3: Die Nummern der Elemente bei denen die angegebene Bedingung nicht erfüllt ist, werden als Elementauswahl Set 1 - 3 gespeichert.

Plot

Wird die Option eingeschaltet, so werden die gefundenen Elemente sofort in dem Grafikfenster mit anderer Farbe dargestellt.

Plot neu

Mit der Schaltfläche wird die Grafik erneuert.
