Layer: AutoCAD-Layer bzw. Displaylisten löschen oder ein- und ausschalten.

Mit dem Kommando werden alle AutoCAD-Entities eines oder mehrerer Layer gelöscht. Ferner können mit dem Kommando einzelne OpenGL-Displaylisten ein- oder ausgeschaltet und gelöscht werden.

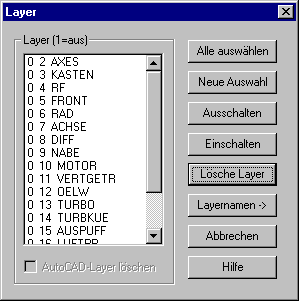

Es erscheint das dargestellte Dialogfenster mit folgenden Schaltflächen:

Layer

In der Liste sind die Nummern und Namen aller Layer eingetragen, die in dem Grafikfenster geplottet sind, bzw. in AutoCAD existieren. Durch eine 0 oder 1 in der ersten Spalte wird angezeigt, ob die zugehörige Displayliste aktuell ein- oder ausgeschaltet ist.

AutoCAD - Layer löschen

Wird die Option markiert, so werden in der Liste alle AutoCAD-Layer angezeigt. Es können AutoCAD-Layer ausgewählt und mit der Schaltfläche „Löschen“ alle Entities dieser Layer gelöscht werden.

Alle auswählen

Alle in der Liste eingetragenen Layer werden markiert

Neue Auswahl

Die Markierung wird für alle Layer der Liste aufgehoben

Ausschalten

Die markierten Displaylisten werden ausgeschaltet.

Einschalten

Die markierten Displaylisten werden eingeschaltet

Lösche Layer

Die markierten Displaylisten bzw. AutoCAD-Layer werden gelöscht. Entities in AutoCAD Layers werden gelöscht.

Layernamen

Es erscheint das Dialogfenster, mit dem Layernamen geändert werden können.
