Plot: Zuordnungen plotten

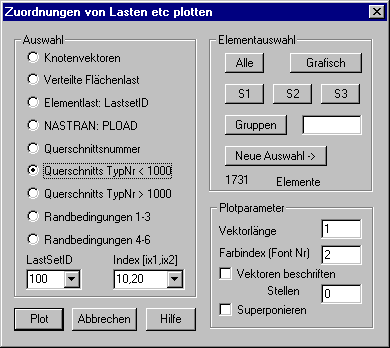

Mit dem Kommando kann grafisch überprüft werden, welche Zuordnungen definiert sind. In dem dargestellten Dialogfenster können folgende Alternativen ausgewählt werden:

Auswahl

Knotenvektoren: Geplottet werden die den Knoten zugeordneten Knoten-, Momenten- oder Verschiebungsvektoren.

Verteilte Flächenlast: Geplottet werden die mit den Kommandos „Flächenlast“ und "Flächendruck" definierten statisch äquivalenten Knotenkräfte.

ElementlastSetID: Im Schwerpunkt der Elemente wird die mit dem Kommando „Elementlast“ zugeordnete LastSetID geplottet.

NASTRAN PLOAD: Es werden die Elementflächen schraffiert, denen mit dem Kommando „Elementlasten“ Flächenlasten mit den Typkennzahlen 10,13,14 zugeordnet wurden.

Querschnittsnummer: Im Schwerpunkt der Elemente wird die den Elementen zugeordnete Querschnittsnummer geplottet.

Querschnitts Typnr. < 1000: Im Schwerpunkt derjenigen Elemente, denen eine Querschnittstypnummer < 1000 zugeordnet wurde, wird diese Nummer geplottet. Bei der NASTRAN-Schnittstelle sind dieses die den Elementen zugeordneten Querschnitte mit zusätzlichen Elementdaten.

Querschnitts Typnr. > 1000: Im Schwerpunkt derjenigen Elemente, denen eine Quertschnittstypnummer > 1000 zugeordnet wurde, wird diese Nummer geplottet. Bei der NASTRAN-Schnittstelle sind dieses die den Elementen zugeordneten Property-Records.

Randbedingungen 1-3: Geplottet werden die ersten 3 Randbedingungskomponenten

Randbedingungen 4-6: Geplottet werden die Randbedingungskomponenten 4 - 6.

LastSetID: Wird eine LastSetID eingetragen, so werden nur die für diese LastSetID eingetragenen Daten geplottet. Dieses ist von Bedeutung, wenn für einzelne Knoten oder Elemente mehrere Lasten definiert sind und diese übereinander geplottet würden.

Index: Wird ein Indexbereich angegeben, so werden nur die Definitionen zugehörig zu diesem Indexbereich geplottet. Die Liste zeigt alle für den ausgewählten Typ verwendeten Indices.

Plotparameter

Vektorlänge: Für Kräfte, Momente und Knotenrandbedingungen ist die Länge für die größte Vektorkomponente in Zeichnungseinheiten einzutragen.

Farbindex: Einzutragen ist der Farbindex, mit dem Vektoren geplottet werden sollen, bzw. der für die Beschriftung zu verwendende Fontindex.

Superponieren: Wird die Option angekreuzt, wird eine neue Displayliste verwendet.

Elementauswahl

Es ist die Elementauswahl anzugeben, für welche die Zuordnungen geplottet werden sollen.
