Protokoll: Zuordnungen protokollieren

Mit dem Kommando können verschiedene Informationen über gespeicherte Zuordnungen protokolliert werden. Ein vollständiges Protokoll kann erstellt werden, indem die PATRAN- oder NASTRAN-Datei erzeugt und ausgedruckt wird. Die Protokollierung erfolgt in einem Popup-Window.

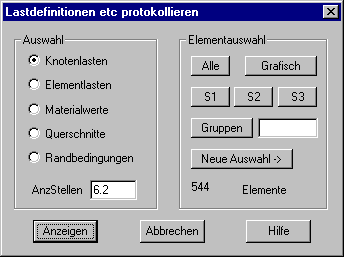

In dem dargestellten Dialogfenster können folgende Optionen eingestellt werden:

Auswahl

Knotenlasten: Für jede gespeicherte Lastgruppe werden folgende Werte protokolliert:

Index der Lastgruppe

LastSetID

Lastkomponenten

Nummer des lokalen Koordinatensystems

Anzahl Knoten, denen die Lastgruppe zugeordnet ist.

Elementlast: Für jede gespeicherte Lastgruppe werden folgende Werte protokolliert:

Index der Lastgruppe

LastSetID

Komponentenflag

größte zentrale Komponente

Knotenflags

größte Knotenkomponente

Anzahl Elemente, denen die Lastgruppe zugeordnet ist.

Materialwerte: Für jede definierte Materialnummer werden die Materialtypnummer und die von Null verschiedenen Materialwerte protokolliert.

Querschnitte: Für jeden definierten Querschnitt werden folgende Werte protokolliert:

Materialnummer

Elementformkennzahl

Konfigurationskennzahl

Anzahl Querschnittswerte

Anzahl Elemente, denen der Querschnitt zugeordnet ist

Querschnittswerte

Knotenrandbedingungen: Für jedes Randbedingungsmuster wird die Anzahl Knoten protokolliert, denen der Randbedingungstyp zugeordnet ist, sowie die Nummer des lokalen Koordinatensystems.

Anzeigen

Die Auflistung wird in einem Protokollfenster angezeigt.

Elementauswahl

Durch Angabe einer Elementauswahl kann die Anzeige auf ausgewählte Elemente beschränkt werden.
