Resultierende: Resultierende von Knotenkräften berechnen

Mit dem Kommando kann zur Kontrolle die Resultierende von Knotenkräften, sowie das resultierende Moment aller Knotenkräfte bezüglich eines globalen Punktes ermittelt werden. Berücksichtigt werden jeweils alle Knotenkräfte, welche zu einem Bereich von LastsetIds, einem Indexbereich und einer Knotenauswahl gehören.

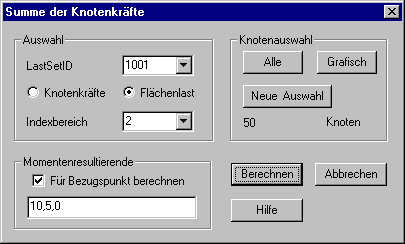

Nach Aufruf des Kommandos erscheint das dargestellte Dialogfenster mit folgenden Optionen:

Auswahl

LastSetID: Die aufklappbare Liste zeigt alle verwendeten LastsetIDs. In dem Eingabefeld können eine einzelne ID oder die kleinste und größte ID eines Bereiches angegeben werden.

Knotenkräfte: Diese Option ist einzuschalten, wenn die Resultierende mit dem Kommando „Knotenlast“ für definierte Knotenkräfte berechnet werden soll.

Flächenlast: Diese Option ist einzuschalten, wenn die Resultierende von Knotenkräften berechnet werden soll, die mit den Kommandos „Flächenlast“ oder „Flächendruck“ definiert worden sind.

Indexbereich: Die aufklappbare Liste zeigt die für den Lasttyp verwendeten Indizes. In dem Eingabefeld können ein einzelner Index oder der kleinste und größte Index eines Indexbereiches eingetragen werden.

Knotenauswahl

Es werden nur die Knotenkräfte der in der aktuellen Knotenauswahl enthaltenen Knoten bei der Summenbildung berücksichtigt.

Momentenresultierende

In dem Eingabefeld können die globalen Koordinaten eines Bezugspunktes eingetragen werden. Wird die Option „Für Bezugspunkt berechnen“ eingeschaltet, so wird das resultierende Moment aller Knotenkräfte bezüglich dieses Bezugspunktes berechnet und protokolliert.
