Vektorplot: Parameter für den Plot von Vektorfeldern einstellen

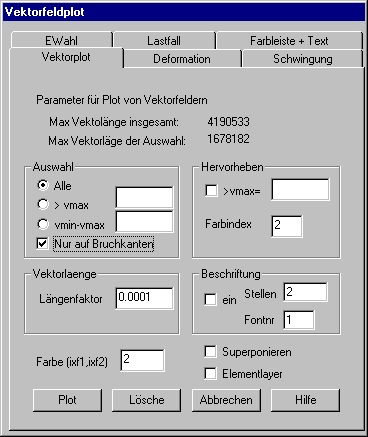

Mit der Registerkarte werden Einstellung für den Plot von Vektoren vorgenommen. Vektoren werden durch farbige gerade Linien ohne Richtungspfeil dargestellt.

Ist die Struktur als Flächenmodell geplottet worden, so werden nur die Vektoren in sichtbaren Knoten gezeichnet, jedoch ist die Ermittlung der sichtbaren Knoten wegen Rundungen nicht immer absolut zuverlässig. Wurden nur Bruchkanten geplottet, so werden wahlweise nur die Vektoren in den Knoten auf diesen Kanten oder alle Vektoren geplottet.

Es sind folgende Angaben zu machen:

Auswahl

Alle: Alle Vektoren des aktiven Vektorfeldes und der ausgewählten Elemente werden dargestellt.

> vmax: Dargestellt werden nur die Vektoren, deren Betrag größer als der angegebene Wert ist.

vmin - vmax: Dargestellt werden alle Vektoren, deren Länge innerhalb des in dem Eingabefeld angegebenen Wertebereiches liegt. Die Auswahl der Vektorlänge ermöglicht durch mehrfachen Plot mit Superposition eine farbige Abstufung entsprechend der Vektorlänge.

Nur Bruchkanten: Ist diese Option eingeschaltet, so werden nur die Vektoren von Knoten auf Bruchkanten gezeichnet.

Hinweis: Ist die Struktur als Flächenmodell geplottet, so werden nur die Vektoren in den sichtbaren Knoten geplottet, hierbei ist jedoch zu beachten, dass infolge von Rundungsfehlern die Ermittlung der sichtbaren Knoten nicht immer absolut korrekt ist.

Vektorlänge

In dem Eingabefeld íst der Faktor anzugeben, mit welchem die Vektoren für die Darstellung multipliziert werden sollen.

Hervorheben

Die Option ermöglicht es, innerhalb des Vektorplots Vektoren farbig hervorzuheben, deren Länge größer als ein vorgegebener Wert ist. Anzugeben sind eine Vektorlänge und der Farbindex für die hervorzuhebenden Vektoren.

Beschriftung

Wahlweise können die Vektoren mit dem Zahlenwert der Vektorlänge beschriftet werden. Anzugeben ist die Anzahl der Nachkommastellen und der Schriftfont.

Farbe

Einzutragen ist der Farbindex mit dem die Vektoren geplottet werden sollen. Bei der Darstellung von Vektorkreuzen sind zwei Farbindizes anzugeben.

Superpositionieren

Ist diese Option eingeschaltet, so werden verschiedene Plots in eigenen Layern gezeichnet. Hiermit können auch die Vektoren verschiedener Lastfälle gleichzeitig mit verschiedenen Farben dargestellt werden

Elementlayer

Ist diese Option eingeschaltet und sind verschiedenen Strukturteilen verschiedene Layer zugeordnet, so werden die Vektoren der Strukturteile in diesen Elementlayern geplottet; damit können mit dem Kommando „Layer“ die Vektoren verschiedener Strukturteile sehr einfach ein- und ausgeblendet werden.

Mit der Schaltfläche “Plot” wird der Vektorplot aktiviert. Mit der Schaltfläche „Lösche“ werden alle Displaylisten gelöscht.
