Registerkarte „Elementdefinition“

Mit diesem Dialogfenster werden grafisch interaktiv Makroelemente definiert. Die Knotenpunkte hierfür müssen zuvor erzeugt worden sein. Zwischen den Dialogfenstern „Knoten“ und „Makroelemente“ kann beliebig umgeschaltet werden, z.B. um fehlende Knoten für neue Makroelemente zu definieren. Die erzeugten Makroelemente werden der aktiven SURF-Fläche zugeordnet.

Wird die Schaltfläche „Digitalisiere Elemente“ angeklickt, so sind anschließend die Knotenpunkte des neuen Elementes grafisch zu selektieren. Die Anzahl der zu selektierenden Knoten richtet sich nach dem Elementtyp. Bei variabler Anzahl (z.B. Typ 35, 45, 105, 400), wird die Knotenselektion mit der rechten Maustaste abgebrochen. Die Einzelpunktselektion erfolgt mit der linken Maustaste. Wird vorher die -Taste gedrückt, so wird die Knotennummer des selektierten Knotens mit einem negativen Vorzeichen versehen (letzter Zwischenknoten der Kanten beim Elementtyp 35 und 45, alle Kantenzwischenknoten beim Typ 105 und 400). Selektierte Knoten werden mit einem farbigen Symbol markiert, mit der Taste d kann ein falsch selektierter Knoten sofort wieder gelöscht werden. Ist beim Elementtyp 35 bzw. 45 ein Rand gerade, so ist für den Randknoten eine 0 einzutragen, bei der grafischen Selektion der Elementknoten ist hierfür die 0-Taste zu drücken. Es können fortlaufend mehrere Elemente definiert werden. Jedes neue Element wird sofort grafisch angezeigt und kann mit der Schaltfläche „Undo“ sofort wieder gelöscht werden.

Nach erfolgter Definition aller Makroelemente der aktiven SURF-Fläche sollten mit der Schaltfläche „Lösche nicht benutzte Knoten“ alle nicht benötigten Knoten der SURF-Fläche gelöscht werden.

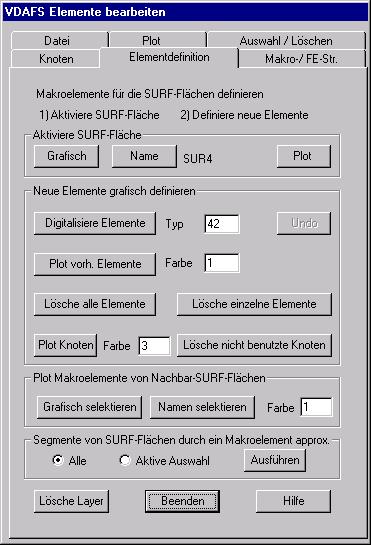

Das dargestellte Dialogfenster bietet folgende Optionen:

Aktiviere SURF-Fläche

Grafisch: Wird die Schaltfläche angeklickt, so werden die Namen der in der aktuellen Plotauswahl befindlichen SURF-Elemente mit einem Symbol geplottet. Mit Cursor ist anschließend dasjenige SURF-Element auszuwählen, welches aktiviert werden soll. Das aktive Element wird grafisch dargestellt. Der Name des aktiven Elementes wird in dem Dialogfenster angezeigt.

Name: Wird diese Schaltfläche angeklickt, so erscheint ein Textfenster mit den Namen aller SURF-Elemente. Mit Cursor ist der Name einer SURF-Fläche zu markieren. Mit der Schaltfläche „OK“ wird das Textfenster geschlossen und die SURF-Fläche mit dem markierten Namen aktiviert.

Plot: Mit der Schaltfläche wird das aktive SURF-Element mit den Begrenzungskurven neu geplottet.

Neue Elemente grafisch definieren

Digitalisiere Elemente: Mit dieser Schaltfläche wird die Digitalisierung der Makroelemente eingeleitet. Der Typ des Elementes muss in dem Eingabefeld angegeben werden, zulässig sind die Typen 30, 32, 35, 40, 42, 45, 105, 400. Die Digitalisierung erfolgt wie beim Kommando „Elementdefinition“ (vgl. Kapitel 5). Jedes neue Element wird sofort geplottet.

Undo: Wird diese Schaltfläche angeklickt, so wird jeweils das letzte Element in der Liste der der SURF-Fläche zugeordneten Makroelemente wieder gelöscht.

Plot vorhandene Elemente: Wird diese Schaltfläche angeklickt, so werden die existierenden Makroelemente der aktiven SURF-Fläche neu geplottet, wobei Eckknoten mit „E“ und Kantenzwischenknoten mit „Z“ beschriftet werden.

Lösche alle Elemente: Mit dieser Schaltfläche werden alle Makroelemente der aktiven SURF-Fläche gelöscht.

Lösche einzelne Elemente: Wird diese Schaltfläche angeklickt, so sind anschließend die Elemente grafisch zu selektieren, die gelöscht werden sollen.

Plot Knoten: Mit dieser Schaltfläche werden die vorhandenen Knotenpunkte der aktiven SURF-Fläche neu geplottet.

Lösche nicht benutzte Knoten: Mit dieser Schaltfläche werden alle Knoten der aktiven SURF-Fläche entfernt, die nicht für die Elementdefinition verwendet wurden.

Plot Makroelemente von Nachbar-SURF-Flächen

Mit diesen Optionen werden Makroelemente, die bereits für benachbarte SURF-Flächen definiert sind geplottet, wobei Elementeckknoten mit dem Symbol „E“ und Kantenzwischenknoten mit dem Symbol „Z“ markiert werden. Diese Option dient dazu, die Verträglichkeit der Elementdefinitionen benachbarter SURF-Flächen zu gewährleisten. Die benachbarten SURF-Flächen sind wie folgt auszuwählen:

Grafisch selektieren: Alle SURF-Elemente der aktiven Plot-Auswahl werden mit einem Symbol markiert und ihren Namen beschriftet. Die Symbole können anschließend grafisch selektiert werden.

Namen selektieren: Es erschein ein Textfenster mit den Namen aller SURF-Elemente. In diesem Textfenster sind die Namen der auszuwählenden Elemente mit Cursor zu markieren. Mit der „OK“-Schaltfläche des Textfensters wird die Auswahl abgeschlossen.

Segmente von SURF-Flächen durch ein Makroelement approximieren

Mit der Schaltfläche „Ausführen“ werden die Segmente aller SURF-Flächen bzw. der in der aktuellen Auswahl enthaltenen SURF-Flächen durch ein Makroelement vom Typ 42 approximiert. Diese Option ist von Bedeutung, wenn keine begrenzten Flächen (VDAFS-Typ FACE) existieren. Die Auswahl ist ggf. mit dem Dialogfenster „Auswahl / Löschen“ festzulegen.
