Registerkarte „Makro-/FE-Struktur“

Nach der Approximation aller SURF-Flächen durch Makroelemente wird aus diesen Makroelementen eine Makrostruktur erzeugt. Hieraus wird dann wie im Kapitel 7 beschrieben durch Unterteilung der Makroelemente das FE-Netz erzeugt. Dieses FE-Netz kann dann anschließend unter Verwendung der zugehörigen SURF-Flächen noch geglättet werden.

Es ist unbedingt folgende Reihenfolge einzuhalten:

a) Erzeugung der Makrostruktur mit der Schaltfläche „Makrostruktur erzeugen“. Hierbei wird ein Flag gesetzt, welches sicherstellt, dass bei der Unterteilung der Makroelemente in Finite Elemente alle Informationen gespeichert werden, die es ermöglichen die erzeugten Finiten Elemente eindeutig den Ursprungs-SURF-Flächen zuzuordnen.

b) Unterteilung der Makroelemente in Finite Elemente. Wird die Schaltfläche „Makrostruktur unterteilen“ angeklickt, so wird das VDAFS-Dialogfenster unsichtbar geschaltet und es erscheint das Dialogfenster „Makrostruktur unterteilen“, mit dem wie im Kapitel 7 beschrieben die FE-Struktur durch Unterteilung der Makroelemente erzeugt wird. Nach Schließen des Dialogfensters wird das VDAFS-Dialogfenster erneut aktiviert.

c) Glättung der FE-Struktur mit der Schaltfläche „FE-Struktur glätten“. Unmittelbar nach Erzeugung der FE-Struktur kann diese unter Verwendung der Urspungs-SURF-Flächen wie oben („Übersicht“) beschrieben geglättet werden.

d) Übernahme weiterer VDAFS-Elementtypen. Bei der Erzeugung der Makrostruktur mit der Schaltfläche „Makrostruktur speichern“ werden nur die den SURF-Flächen zugeordneten Makroelemente berücksichtigt. Sofern auch Einzelpunkte (POINT, PSET), Kreisbögen und Raumkurven aus der VDAFS-Datei übernommen werden sollen, muss dieses nach der Glättung des FE-Netzes erfolgen.

Hinweis: Wird die Registerkarte geschlossen, so werden die Daten für die Zuordnung von Finiten Elementen zu SURF-Flächen gelöscht und stehen nicht mehr für die Glättung zur Verfügung.

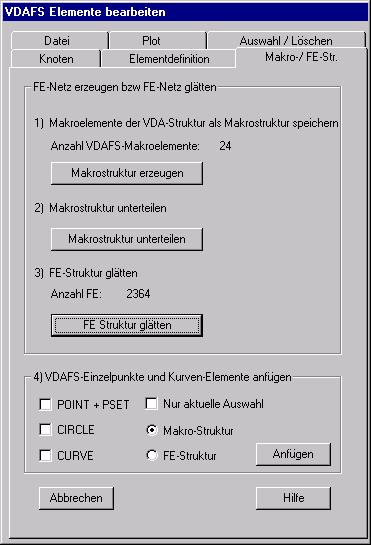

Das dargestellte Dialogfenster bietet folgende Optionen:

Makrostruktur erzeugen:

Aus den Makroelementen aller SURF-Flächen wird eine Makrostruktur erzeugt.

Makrostruktur unterteilen

Es erscheint das Dialogfenster zur Spezifizierung und Durchführung der Unterteilung der Makroelemente in Finit Elemente. Die Unterteilung der Makroelemente erfolgt wie im Kapitel 7 beschrieben.

FE-Struktur glätten

Die aus der Makrostruktur erzeugte FE-Struktur wird unter Verwendung der Ursprungs-SURF-Flächen geglättet.

VDAFS-Einzelpunkte und Kurven-Elemente anfügen

POINT + PSET: Punkte werden als Punkt-Elemente gespeichert.

CIRCLE: Aus VDAFS-Kreisbogenelementen werden ein oder zwei Elemente vom Typ 22 erzeugt.

CURVE: Jedes Segment der Raumkurve wird durch ein Element vom Typ 22 approximiert.

Nur aktuelle Auswahl: Ist die Option markiert, so werden nur die Elemente der selektierten Typen übernommen, die in der aktiven VDAFS-Elementauswahl enthalten sind.

Makro-Struktur / FE-Struktur: Es ist auszuwählen, ob die VDAFS-Elemente zur Makro- oder zur FE-Struktur hinzugefügt werden sollen.

Anfügen: Mit der Schaltfläche werden die VDAFS-Elemente zur Makro- bzw. FE-Struktur hinzugefügt.
